Messbundhaus wird zum Künstleratelier

Projekt von Kammermitglied Wolfgang Brandl, Ingenieurbüro Brandl + Eltschig, in der Bayerischen Staatszeitung

30.09.2022 - München

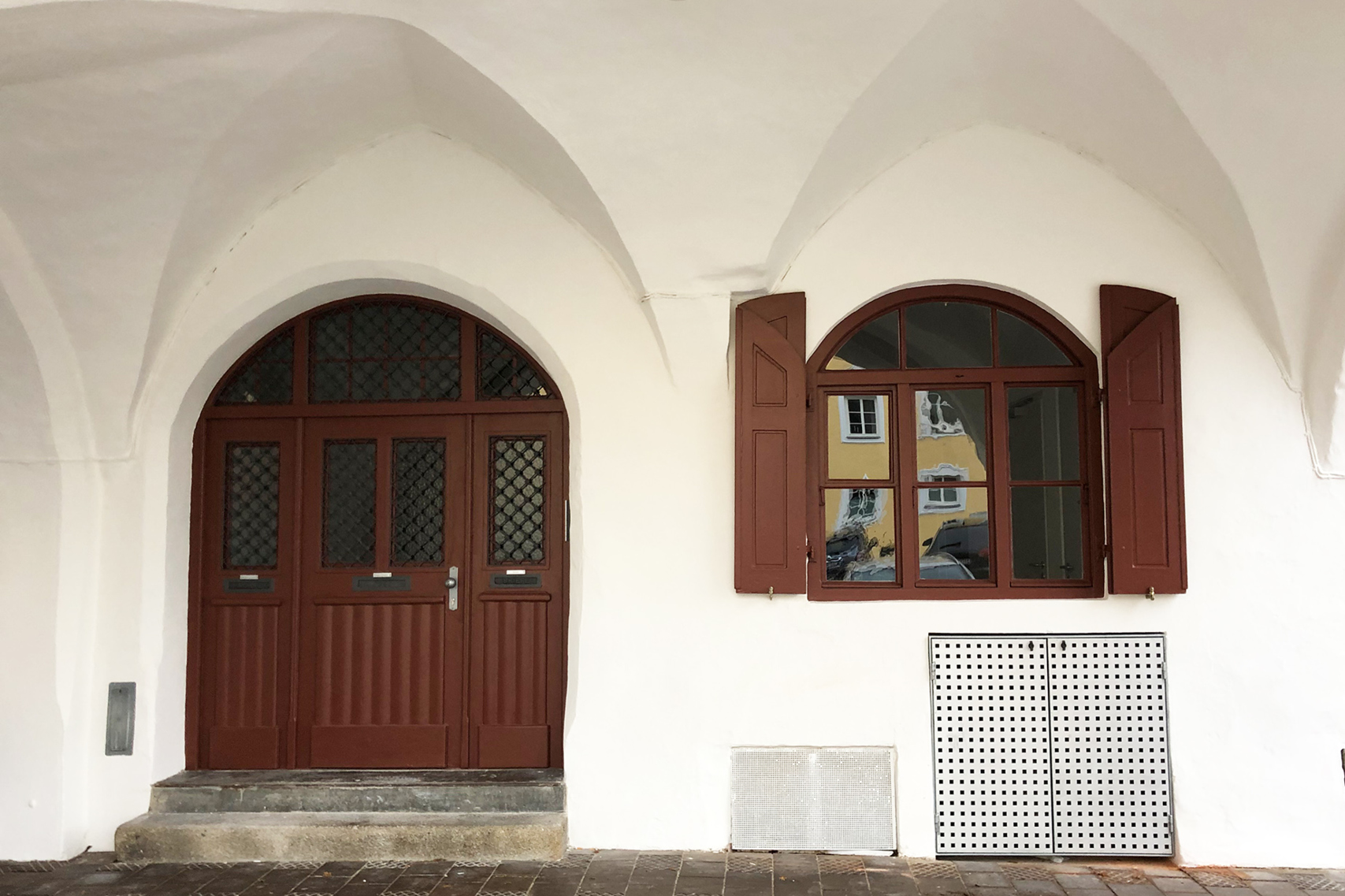

Der Eingang unter den Arcaden zum Stadthaus Neuötting.

Unter dem Motto „Kein Ding ohne Ing.“ stellt die Bayerische Staatszeitung auf einer Sonderseite regelmäßig spannende Projekte von Kammermitgliedern vor. Im neuesten Artikel zeigt Wolfgang Brandl vom Ingenieurbüro Brandl + Eltschig Tragwerksplanung GmBH, wie er ein mehrere hundert Jahre altes Stadthaus in Neuötting instand gesetzt hat. Lesen Sie hier den Artikel - und reichen Sie am besten gleich selbst ein Projekt zur Veröffentlichung ein.

Messbundhaus wird zum Künstleratelier

Ein 500 Jahre altes Stadthaus in Neuötting wurde zu neuem Leben erweckt

Das Stadthaus gegenüber der St. Nikolaus Pfarrkirche in Neuötting hat eine bewegte Vergangenheit hinter sich. Im Spätmittelalter, etwa 1517, wurde es nach einem vermutlich großeils hölzernen Vorgängerbau erbaut und später als Weißbierschenke mit kreuzgewölbtem Gastraum und großem Bierkeller genutzt. Die Wirtetradition hielt sich bis zum großen Stadtbrand von 1797.

1879 fiel es durch Erbschaft an die katholische Kirche, die es bis in die 1950er Jahre als Messbundhaus nutzte. Dabei handelte es sich um eine Gemeinschaft von Priestern und Laien, in der die Priester durch Gebühren der Laien verpflichtet wurden, Messen für deren verstorbenen Angehörigen zu halten, um ihren Aufenthalt im Fegefeuer zu verkürzen.

Nach Ende des Messbundes wurde das Gebäude vorübergehend für die Stadtbücherei, Kleiderkammer und Gruppenräume der katholischen Jugend genutzt und stand seit längerer Zeit leer.

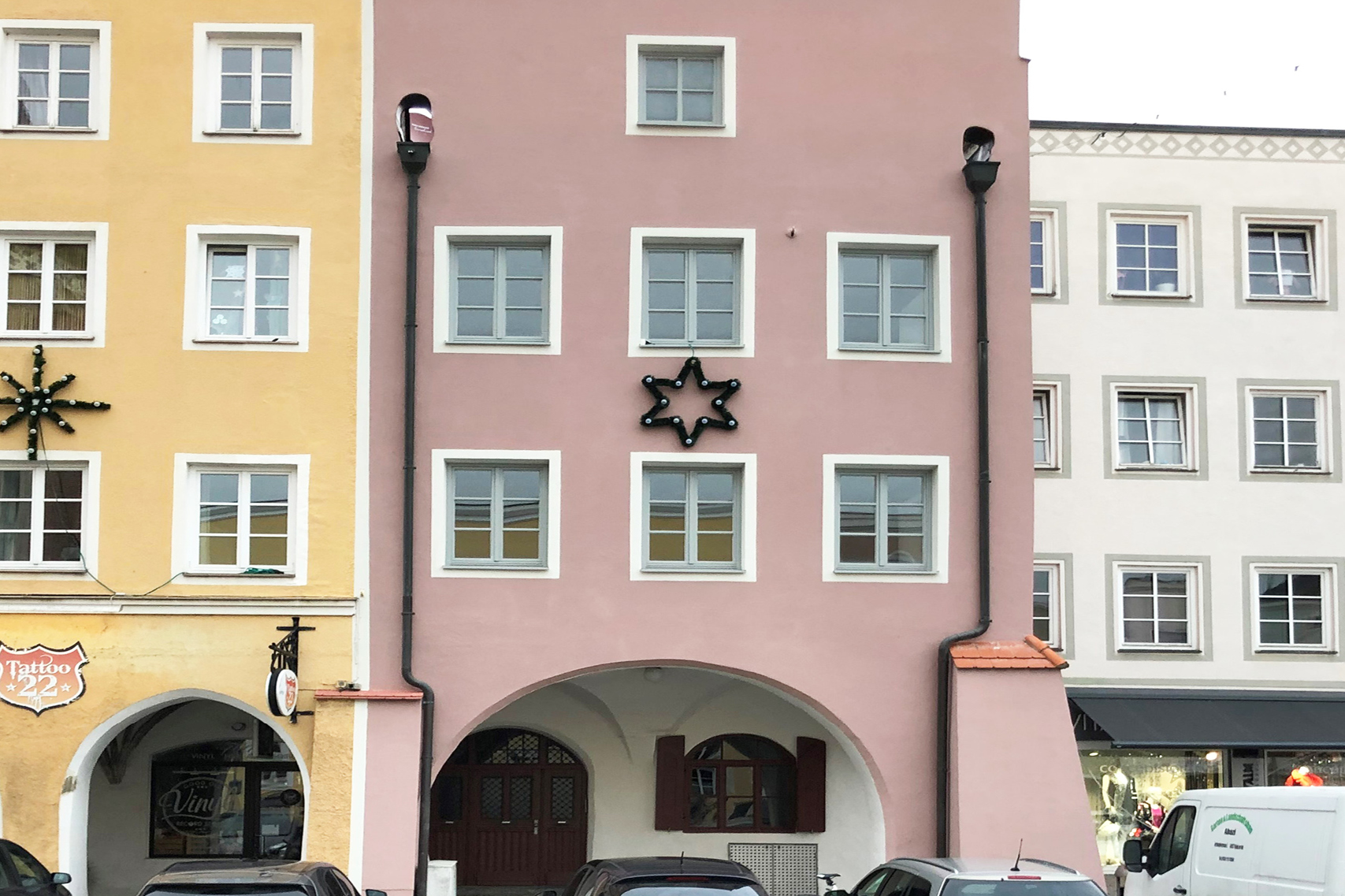

Das dreigeschossige und über drei Fensterachsen breite Gebäude ragt mit zwei weiteren Gebäuden um eine Fensterachse gegenüber den benachbarten Fassaden am Stadtplatz hervor und bildet damit einen kurzen Arkadengang.

Das Bayerische Landesamt für Denkmalpflege erläutert dazu: “An dem prominenten Bürgerhaus am Stadtplatz Neuöttings haben sich eine Vielzahl an baugeschichtlichen Besonderheiten erhalten, die sich, beginnend im Spätmittelalter, der frühen Neuzeit, aufgrund Brandschäden des Jahres 1797 über das ausgehende 18. Jahrhundert, bis in das ausgehende 19.Jahrhundert erstrecken. Kursorisch und unvollständig zu nennen sind u.a. der bedeutende, über die Arkade direkt betretbare mittelalterliche tonnengewölbte Keller, die kreuzgratgewölbte durchgesteckte Hauseinfahrt mit einläufiger Barocktreppe, barockzeitliche Stuckdecken, eine zugesetzte ehemals mittelalterliche Fenstersitznische, das Dachwerk als unmittelbarer Wiederaufbau nach Stadtbrand vom1797, Treppen des ausgehenden 18. Jahrhunderts sowie u.a. einzelne historische Türgerichte und Dielenböden.“

Der Baukörper hat durch unfachliche Baumaßnahmen des östlichen Nachbarn in den 1960er Jahren erhebliche Schäden erlitten. Durch Abgrabungen ist die südliche Kommunwand des Vordergebäudes in Dezimeter- Größenordnung abgesackt mit der Folge großer Schäden an den Gewölben, Wänden und Decken. Nur dem früheren Einbau von Zwischenwänden und eines Stützgerüsts ist es zu verdanken, dass Schlimmeres verhindert wurde. Der rückwärtige Gebäudeteil ist damals bis auf die nördliche Kommunwand völlig eingestürzt und musste erneuert werden.

Infolge der wechselnden Nutzung erfolgten über die Jahrhunderte zahlreiche Umbauten, die jedoch die historische Bausubstanz weitgehend bewahrt haben.

Bauliche Maßnahmen

Im Jahr 2019 hat der Tragwerksplaner Wolfgang Brandl aus Freising das Gebäude erworben mit dem Ziel, es in einen zeitgemäßen Wohnstandard zu versetzen und es damit wieder zu beleben. Dabei sollte der ursprüngliche Charme wieder erweckt werden. Der Schwerpunkt der konstruktiven Maßnahmen war dabei die Wiederherstellung der Standsicherheit der Gewölbe im Erdgeschoß.

Die über die gesamte Gebäudebreite spannenden Gewölbegurte im Erdgeschoß hatten durch die Absackung eine Gegenkrümmung und Steinverluste erfahren. Der Einsturz war nur durch die oben genannten Maßnahmen verhindert worden. Für die Wiederherstellung einer die Stützlinie integrierenden Gewölbeform wäre der Gesamtabbruch der Gewölbe unvermeidlich gewesen. Um dies zu verhindern, wurde eine Hängekonstruktion entwickelt, die den Gurt in seinem Knickpunkt fasst und die resultierende Stützlast über Zugstäbe in ein Stahlträgerpaar H-EB 280 im Dachgeschoß leitet.

Eine besondere Herausforderung an die ausführende Baufirma Gumpendobler aus dem benachbarten Perach war das Einbringen der schweren Träger in das Dachgeschoß. Obwohl die Träger mittig geteilt werden konnten, erforderte der Transport im Dachgeschoß einen erheblichen Kraft- und Präzisionsaufwand. Die ebenfalls stark geschädigten Gewölbeflächen zwischen den Gurten wurden im Schutz einer umsetzbaren Hilfsabstützung von unten ergänzt und die Hohlstellen verfüllt. Die Zugglieder konnten unsichtbar in die Wände der beiden Obergeschoße brandsicher integriert werden.

Zusätzlich war die statische Sicherung instabiler Wände, die Sanierung feuchtegeschädigter Balkenköpfe und des Dachstuhls erforderlich. Für eine zeitgemäße Wohnnutzung mussten die nachträglichen Einbauten entfernt und das Gebäude gründlich entschuttet werden. Zur Aufwertung der Mittelzone des langgestreckten Baus war eine natürliche Belichtung wünschenswert. Alle Einheiten sollten Außenbereiche erhalten. Außerdem war die gesamte Sanitär- und Elektrotechnik zu erneuern, sowie erstmalig eine Gas-Brennwert-Zentralheizung einzubauen.

Die Planung, statische Berechnung, Ausschreibung und Bauleitung lagen in den Händen des Bauherrn unter Mitwirkung der „Beratenden Ingenieure Brandl+ Eltschig GmbH, Freising“. Der Referent des BLfD, Herr Paul Huber, und die Kreisheimatpflegerin Renate Heinrich haben das gesamte Projekt von Anfang an beraten und intensiv begleitet.

Konstruktive Alternativen und Details

Es war das Bestreben, der ursprünglichen Tragwirkung des Kreuzgratgewölbes möglichst nahe zu kommen und gleichzeitig möglichst viel historische Substanz zu erhalten. Damit schied die Umstellung der Gewölbedecke auf ein Tragwerk aus Stahl oder Stahlbeton aus. Ein Stützpfeiler im Knickpunkt hätte das Raumgefühl zerstört. Mit der gewählten Lösung konnte das Gewölbe reaktiviert und der Charakter der Eingangshalle erhalten bleiben. Der historische Gewölbeschaden im Erdgeschoss ist noch wahrnehmbar, stört aber das Raumgefühl des Foyers nicht wesentlich.

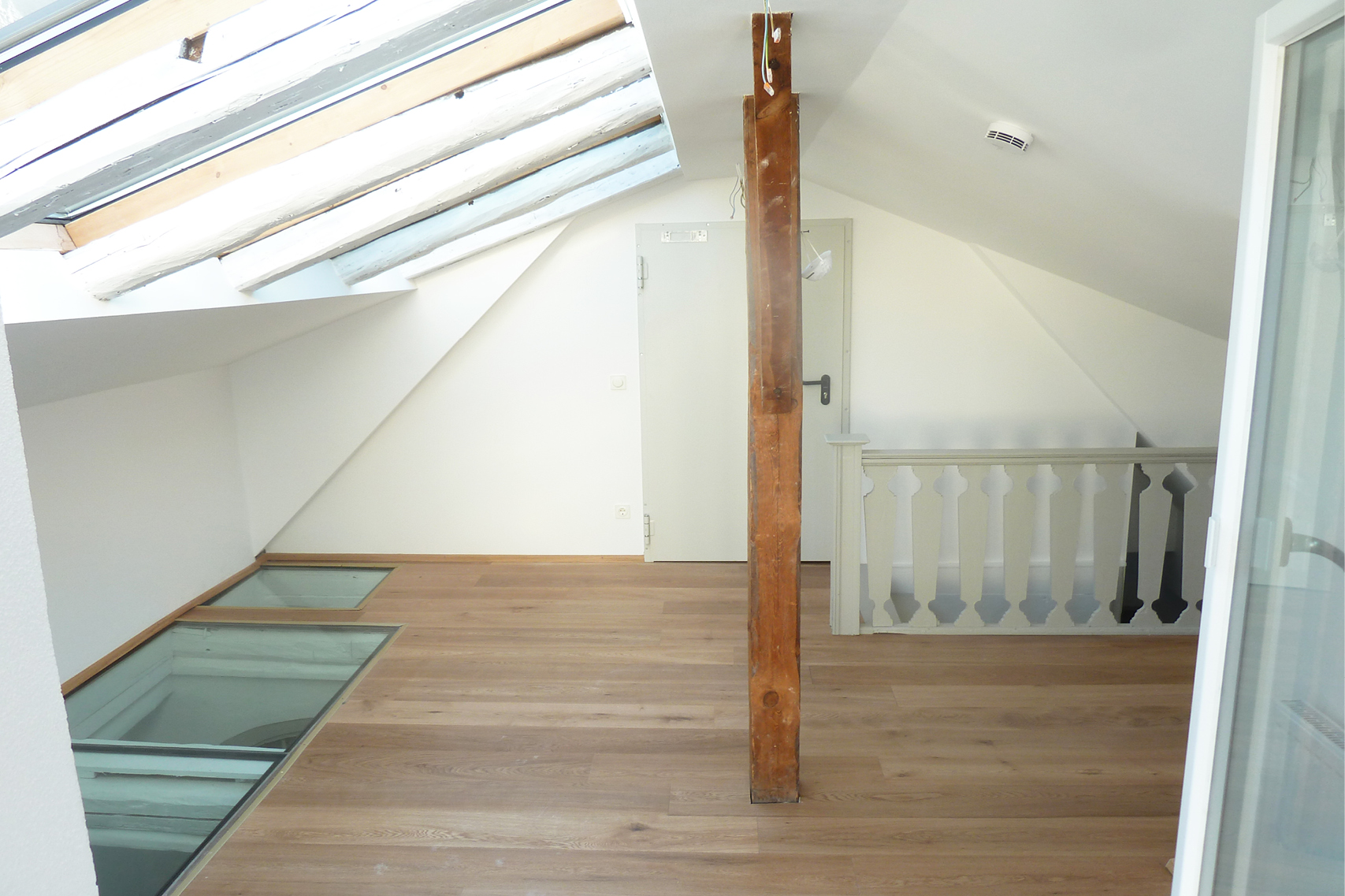

Zur natürlichen Belichtung der Mittelzone wurden Taglichtschleusen aus Überkopfverglasungen, eingebaut. Diese haben neben den statischen Anforderungen gemäß DIN EN 1991-1-1 die Feuerwiderstandsklasse F30 und einen ausreichenden Schallschutz zwischen den Wohneinheiten sicher zu stellen.

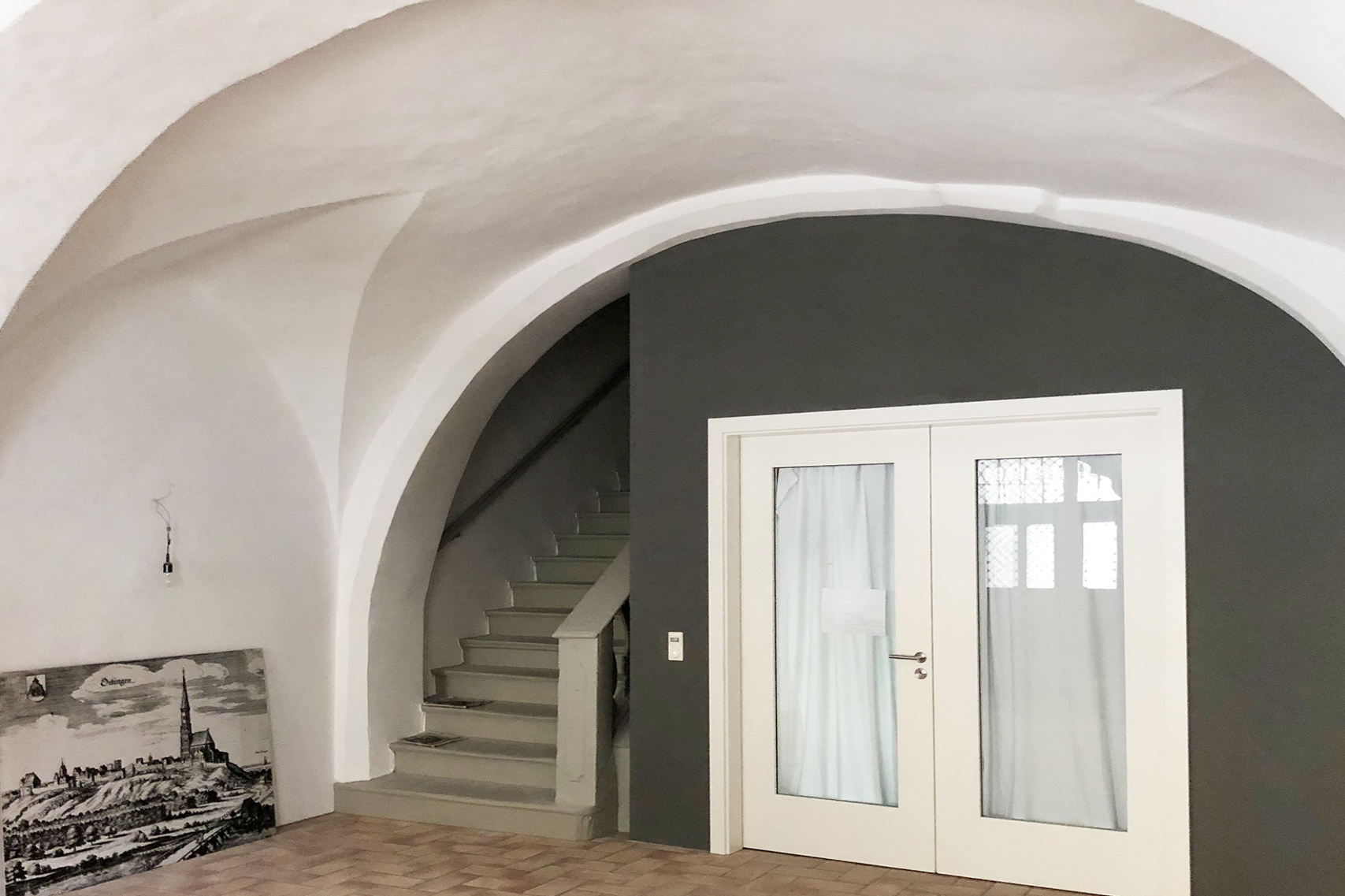

Ein Teil des Dachstuhls aus den 1960er Jahren wurde zugunsten einer Dachterrasse entfernt, die den Blick auf den Turm der Pfarrkirche bietet. Die gesamte Haustechnik musste im Foyer untergebracht werden, was zu vielen Problemen führte. Das großzügige Raumgefühl mit den beiden Kreuzgewölbeachsen durfte nicht beeinträchtigt werden. Die Anlagen waren brandtechnisch abzuschotten und mussten zugänglich bleiben. Die Lösung bestand in einer absoluten Minimierung des Platzangebots für die Technik an der südlichen Kommunwand mit einer F90-Vorsatzschale, die die Gewölbeform optisch im Ganzen sichtbar belässt.

Die neue Öffnung zum Rückgebäude wurde formal der vorhandenen Gewölbestruktur angepasst. Vom Landratsamt wurde der 2. Fluchtweg aus dem Erdgeschoß moniert. Dieser konnte über das Kellergeschoß und der Außentreppe auf den Stadtplatz realisiert werden.

Das Blechdach über dem Rückgebäude wurde wegen Fehlstellen zum großen Teil erneuert. Der Dachstuhl von 1797 wurde zimmermannsmäßig saniert. Die oberste Geschoßdecke und die Bodenplatte erhielten Wärmedämmungen. Für das gesamte Gebäude wurde ein Brandschutzgutachten erstellt und dessen Vorgaben umgesetzt. Die Dachterrasse erhielt einen zusätzlichen Notüberlauf für Sturzregenereignisse.

Denkmalverträglichkeit

Das statische System der Geschoßdecken konnte erhalten werden. Im Übrigen wurden die zahlreichen nachträglichen Binnenunterteilungen entfernt und die zukünftige Raumstruktur auf die ursprünglichen Wände abgestimmt. Für die Bearbeitung der Raumoberflächen und der historischen Ausstattungselemente war ein Befundbericht von Dr. Gerald Dobler die Grundlage. Nahezu alle Türen, die teilweise noch barocke Beschläge aufwiesen, wurden erhalten. Ebenso die noch tragfähigen Wand- und Deckenputze. Die stark geschädigte barocke Stuckdecke im 1. Obergeschoß konnte durch Hanfdübel gesichert und ergänzt werden. Die Bodenbeläge in den Obergeschossen bestanden zum großen Teil noch aus breiten Dielen, die überarbeitet und ergänzt wurden. Das Farbkonzept der Wände, Türen, Fenster und Böden wurde in enger Abstimmung mit dem Landratsamt und Bayerischen Landesamt für Denkmalpflege festgelegt, ebenso das der Fassade zum Stadtplatz.

Perspektive

Die beiden Obergeschoße konnten zu großzügigen Wohnungen ausgebaut werden, deren Lebensbereich zum Stadtplatz im Süden und deren Ruhebereich zum naturnahen Hang im Norden orientiert ist. In die Mittelzone konnte Tageslicht geleitet werden. Erhöht wurde die Wohnqualität durch die Dachterrasse, den großen Balkon im 1. Obergeschoss und die Terrasse im Erdgeschoss.

Keller und Erdgeschoss eignen sich ideal als Wohn- und Arbeitsbereich für einen Künstler oder einer Künstlerin, die glücklicherweise dann auch in Sabine Obermaier gefunden wurde. Die gebürtige Altöttingerin ist Malerin und nützt das Kellergewölbe als Atelier und Tonwerkstatt. Sie lädt in regelmäßigen Abständen zu Ausstellungen mit verschiedenen Themen in die „Galerie im Foyer“ ein.

Gefördert wurde das Projekt mit Mitteln aus dem Bayerischen Landesamt für Denkmalpflege, dem Bezirk Oberbayern und der Bayerischen Landesstiftungen.

Autor:

  • Wolfgang Brandl, Seniorpartner Brandl + Eltschig GmbH

Fotos und Grafiken: Frank Rauch, Bayerische Staatszeitung, Harbeuer GmbH, Niklas Schneble, Team für Technik (2x)
