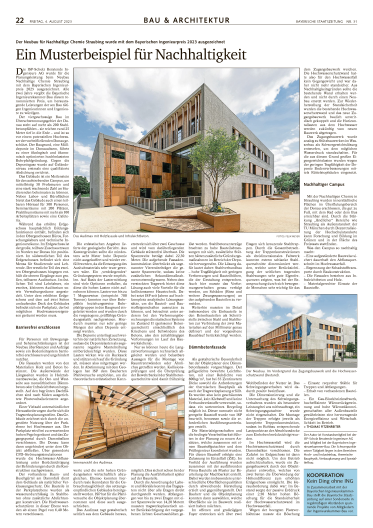

Projekt von Kammermitglied Thomas Fitzenreiter von der ISP-Scholz Beratende Ingenieure AG in der Bayerischen Staatszeitung vom 04.08.2023

04.08.2023 - München

Ein Musterbeispiel für Nachhaltigkeit: Der Neubau Nachhaltige Chemie Straubing

Unter dem Motto „Kein Ding ohne Ing.“ stellt die Bayerische Staatszeitung auf einer Sonderseite regelmäßig spannende Projekte von Kammermitgliedern vor. Im neuesten Artikel berichtet Dipl.-Ing.(FH) Thomas Fitzenreiter über den mit dem Bayerischen Ingenieurpreis 2023 ausgezeichneten Neubau für Nachhaltige Chemie Straubing – einen viergeschossigen Bau auf über 200 Stahlbetonpfählen im Überschwemmungsgebiet der Donau.

Ein Musterbeispiel für Nachhaltigkeit

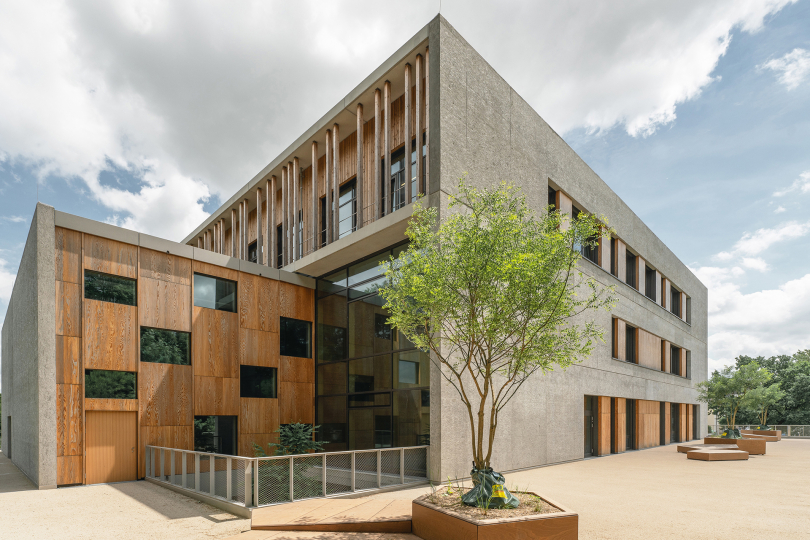

Die ISP-Scholz Beratende Ingenieure AG wurde für die Planungsleistung beim Neubau „Nachhaltige Chemie Straubing“ mit dem Bayerischen Ingenieurpreis 2023 ausgezeichnet. Alle zwei Jahre vergibt die Bayerische Ingenieurekammer-Bau diesen renommierten Preis, um herausragende Leistungen der am Bau tätigen Ingenieurinnen und Ingenieure zu würdigen.

Der viergeschossige Bau im Überschwemmungsgebiet der Donau steht auf mehr als 200 Stahlbetonpfählen – sie reichen rund 25 Meter tief in die Erde – und ist so vor einem potenziellen Hochwasser der vorbeifließenden Donau geschützt. Der Baugrund, eine Mülldeponie im Donaualtarm, führte zu einer ökologisch und ökonomisch optimierten hochbelasteten Bohrpfahlgründung. Gegen die Deponiegase wurde auf Geländeniveau erstmals eine qualifizierte Abdichtung errichtet.

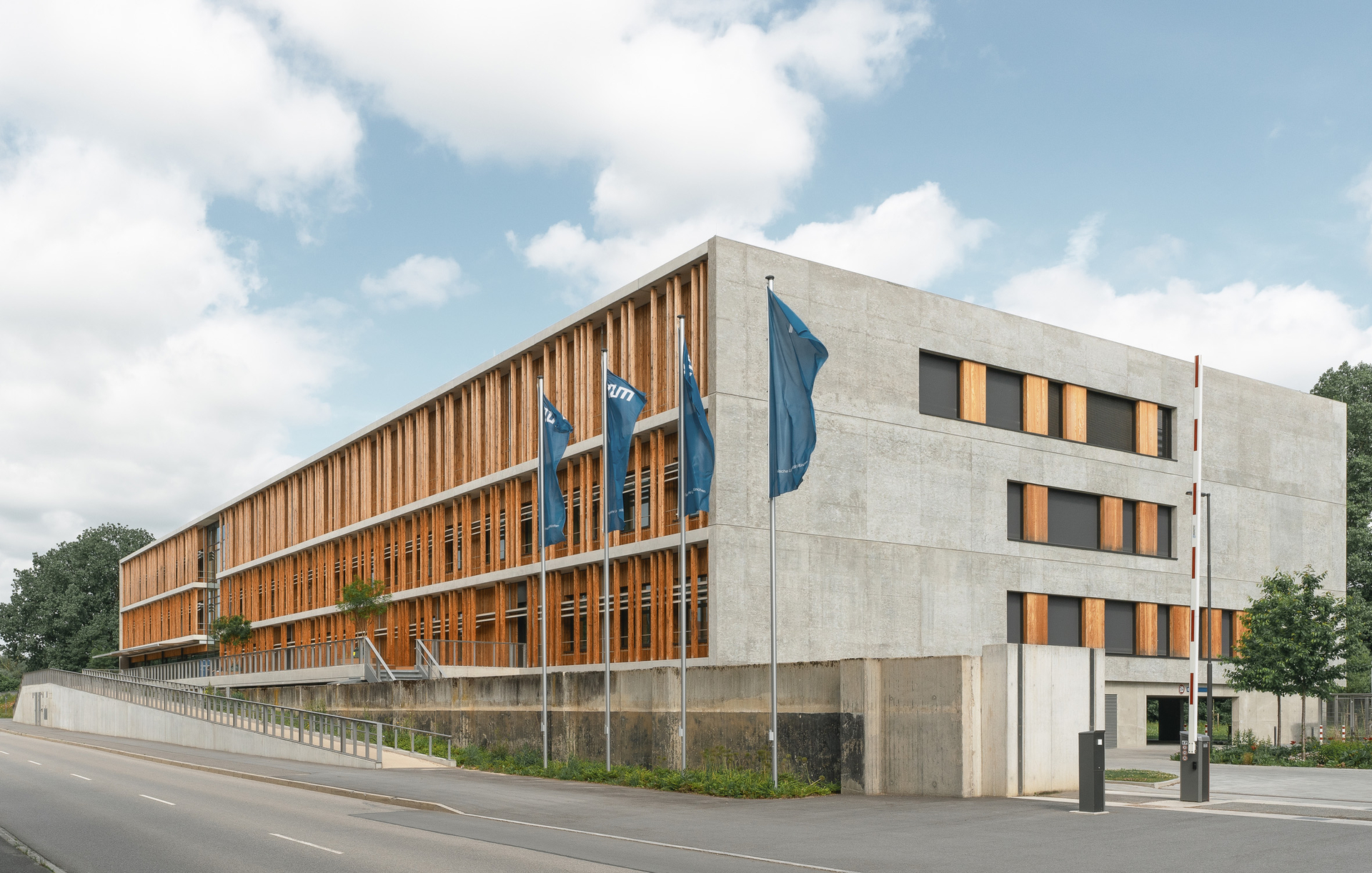

Das Gebäude ist ein Meilenstein für den aufstrebenden Campus, um mittelfristig 30 Professuren und eine stark wachsende Zahl an Studierenden beheimaten zu können. Neben Labor- und Büroflächen bietet das Gebäude auch einen teilbaren Hörsaal für 300 Personen, Seminarräume mit 200 Plätzen, Praktikumsräume mit mehr als 100 Arbeitsplätzen sowie eine Cafeteria.

Für Personen mit Bewegungs- und Seheinschränkungen ist der Neubau über Rampen und Aufzüge sowie ein Bodenleitsystem barrierefrei erschlossen und ungehindert nutzbar. Die Fassaden werden von den Materialien Holz und Beton bestimmt. Die Außenwände der Längsseiten wurden in Holzrahmenbauweise, die Ost- und Westseite aus monolithischem Dämmbeton oder Infraleichtbeton hergestellt. Auf den begrünten Dachflächen sind nach Süden ausgerichtete Photovoltaikelemente angeordnet.

Technische Besonderheiten

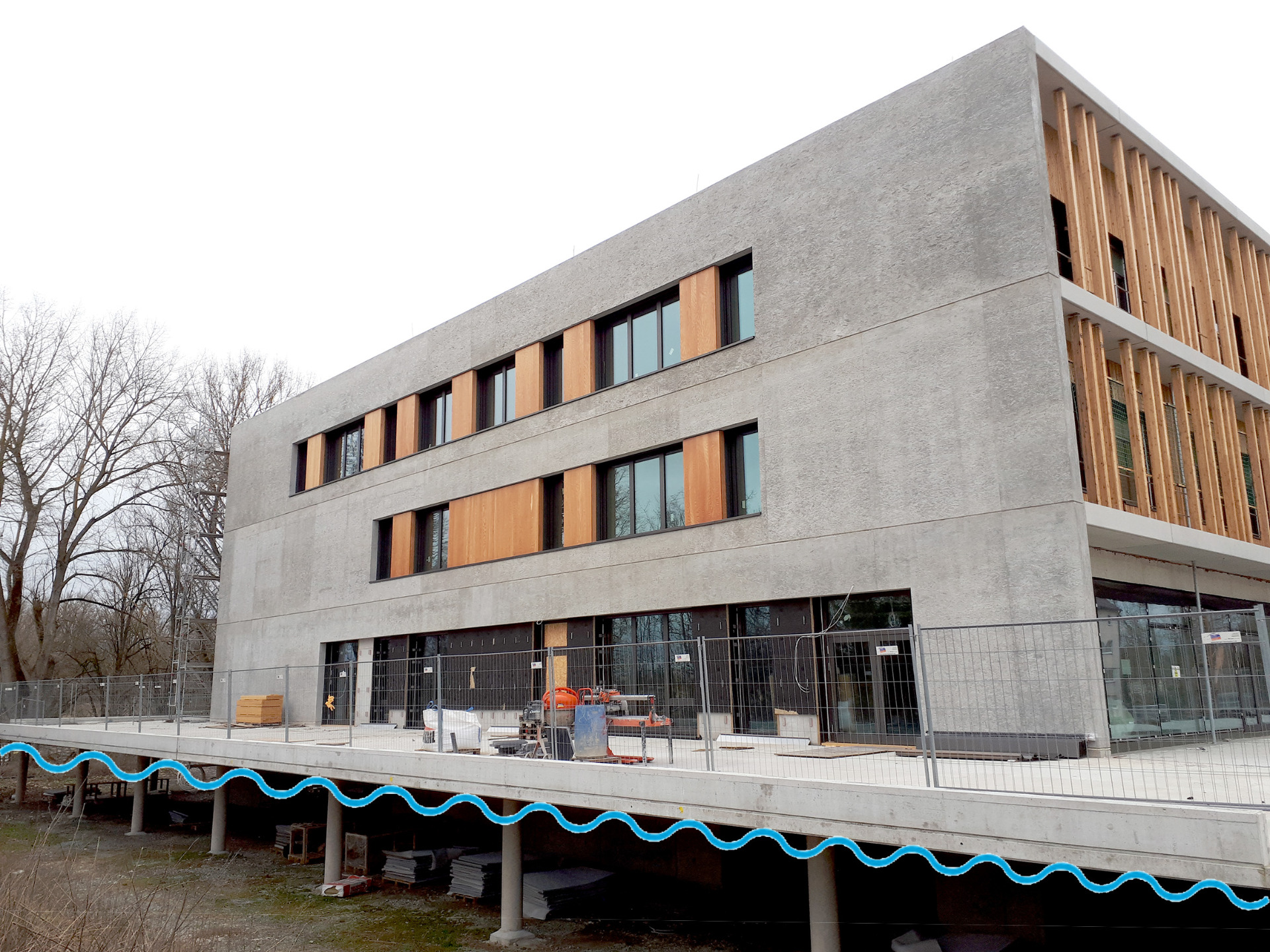

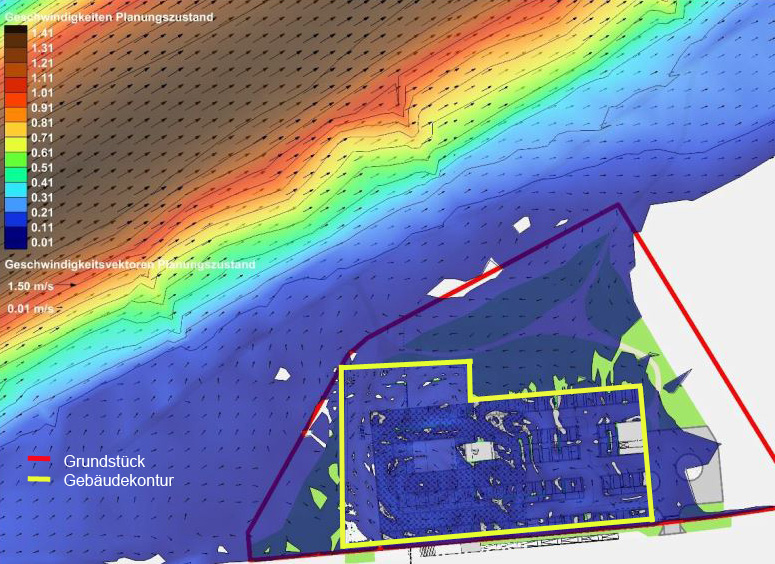

Einer Vielzahl unterschiedlicher Herausforderungen durfte sich die Tragwerksplanung stellen. Das Gebäude zeichnet sich durch die ungestörte Nutzung über der Parkebene bei Hochwasser aus. Der Parkplatz wird bei zu erwartenden hohen Pegeln geräumt und das Zugangsportal durch Dammbalken verschlossen. Die Donau kann dann ungehindert unter dem Objekt abfließen. Über gesonderte CFD–Strömungssimulationen wurde die Hochwasser-Abflussleistung unter Berücksichtigung der Behinderungen durch die Konstruktion nachgewiesen.

Der vorhandene Baum- und Buschgürtel am Dammfuß dient dem Gebäude als natürlicher Verklausungsschutz. Die Bauteile in der Parkplatzebene wurden als wasserundurchlässig in Stahlbeton ohne zusätzliche Abdichtungen konstruiert. Die Hochwasserschutztüren in dieser Ebene werden ab einem Pegel von 6,40 Metern verschlossen.

Der vorhandene Baum- und Buschgürtel am Dammfuß dient dem Gebäude als natürlicher Verklausungsschutz. Die Bauteile in der Parkplatzebene wurden als wasserundurchlässig in Stahlbeton ohne zusätzliche Abdichtungen konstruiert. Die Hochwasserschutztüren in dieser Ebene werden ab einem Pegel von 6,40 Metern verschlossen.

Die erdstatischen Angaben lieferte der geologische Bericht. Aus Kostengründen sollte die mindestens acht Meter hohe Deponie nicht ausgekoffert und wieder verfüllt werden, da die Entsorgung des Aushubmaterials sehr teuer gewesen wäre. Ein „verdrängendes“ Gründungssystem wurde empfohlen. Auf Basis der Lastermittlung sind viele Optionen entfallen, da diese die hohen Lasten nicht aufnehmen können. Lasten von bis zu 7 Meganewton (entspricht 700 Tonnen) konnten nur über Bohrpfähle beziehungsweise Bohrpfahlgruppen in den Baugrund eingeleitet werden und wurden durch die vorgezogene, prüffähige Gründungsstatik nachgewiesen. Hierdurch mussten nur sehr geringe Mengen der alten Deponie entsorgt werden.

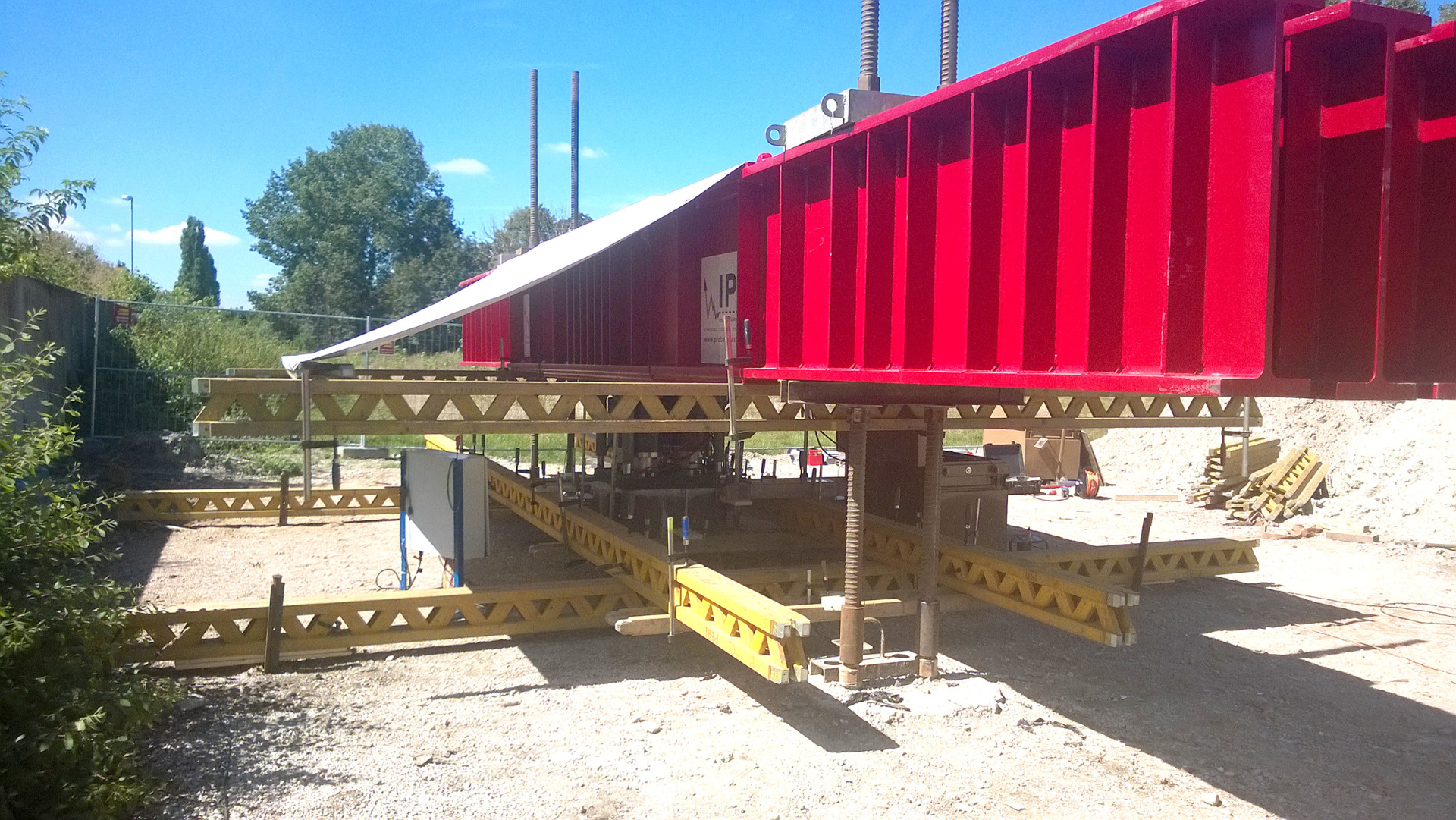

Pfahlversuche und Gründungssituation

Die erdstatischen Angaben lieferte der geologische Bericht. Aus Kostengründen sollte die mindestens acht Meter hohe Deponie nicht ausgekoffert und wieder verfüllt werden, da die Entsorgung des Aushubmaterials sehr teuer gewesen wäre. Ein „verdrängendes“ Gründungssystem wurde empfohlen. Auf Basis der Lastermittlung sind viele Optionen entfallen, da diese die hohen Lasten nicht aufnehmen können. Lasten von bis zu 7 Meganewton (entspricht 700 Tonnen) konnten nur über Bohrpfähle beziehungsweise Bohrpfahlgruppen in den Baugrund eingeleitet werden und wurden durch die vorgezogene, prüffähige Gründungsstatik nachgewiesen. Hierdurch mussten nur sehr geringe Mengen der alten Deponie entsorgt werden.

Die Deponie unterliegt auch weiterhin der natürlichen Zersetzung, sodass die Deponielasten als sogenannte negative Mantelreibung mitberücksichtigt wurden. Diese Lasten wirken wie ein Rucksack und stützen sich auf die Gründung ab, müssen also mitgetragen werden. In Abstimmung mit dem Geologen hat ISP dem Bauherren Pfahlversuche empfohlen, um die theoretischen erdstatischen Kennwerte und die sehr hohen Gründungslasten wirtschaftlich abzugleichen. Ebenso konnten hierdurch reale Kenndaten für die Gebrauchstauglichkeit des setzungsempfindlichen Gebäudes bereitgestellt werden. ISP hat für die Pfahlversuche die Objektplanung übernommen und diese auch ausgeschrieben.

Audimax

Das Audimax ragt gestalterisch seitlich aus dem Gebäude heraus, erstreckt sich über zwei Geschosse und wird vom darüberliegenden Gebäude stützenfrei überbaut. Die Spannweite beträgt dabei 22,30 Meter. Die aufgehende Fassadenkonstruktion überbrückt als sogenannter Vierendeelträger die gesamte Spannweite, sodass keine zusätzlichen Sekundärmaßnahmen notwendig waren. Neben dem versteckten Tragwerk bietet diese Lösung auch viele Vorteile für die kollisionsarme Haustechnik.

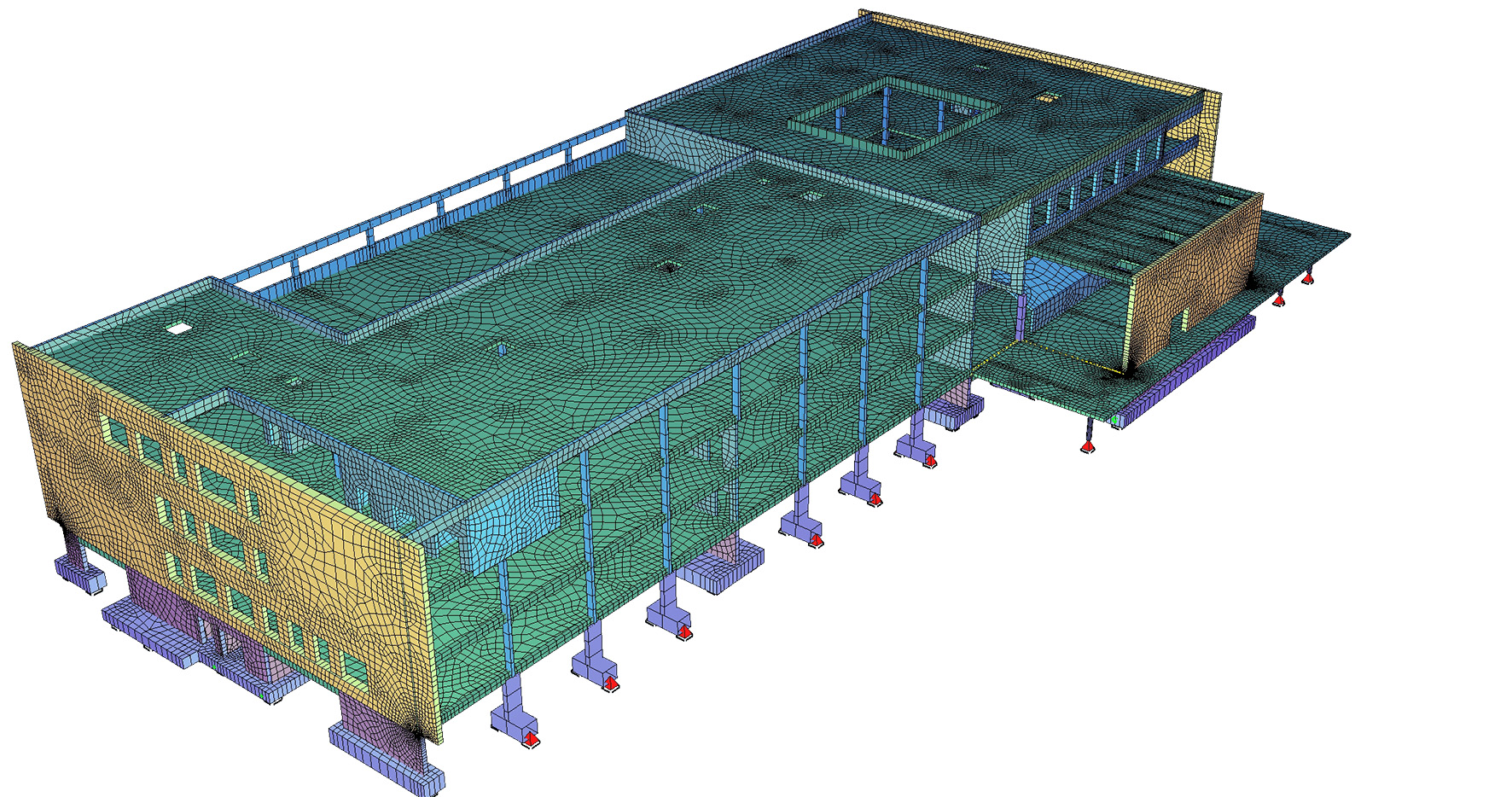

Dabei setzt ISP seit Jahren auf hochkomplexe analytische Lösungsansätze, um die Bauteil- und Baustoffeigenschaften ausnutzen zu können, und betrachtet unter anderem bei den Verformungsberechnungen die statischen Systeme im Zustand II (gerissener Betonquerschnitt einschließlich des Kriechens und Schwindens des Betons, also den zeitabhängigen Verformungen im Lauf des Bauwerkslebens).

Nur so können heute die Langzeitverformungen rechnerisch abgeleitet werden und belastbare Aussagen für die Montage von Raumtrennwänden oder Ähnliches getroffen werden. Kollisionsprüfungen und die Überprüfung der Bewehrbarkeit der Stahlbetonquerschnitte sind damit frühzeitig möglich. Dies sichert schon bei der Planung die Ausführbarkeit später auf der Baustelle.

Verbundbau zur Abfangung hoher Gebäudelasten

Durch die Anordnung der Labore und Hörsäle konnte das Tragsystem nicht über alle Etagen direkt durchgestellt werden. Abfangungen von bis zu 2 Etagen mit einer Spannweite von 14,20m mussten tragwerksplanerisch unter Berücksichtigung der vorgegebenen lichten Geschosshöhen gelöst werden. Stahlbetonunterzüge brachten zu hohe Bauteilabmessungen mit sich, zusätzliche Stützen hätten zusätzliche Gründungsmaßnahmen im Bereich der Deponie hervorgerufen. Unsere Lösung dafür lautet: Stahlverbundbau! Hohe Tragfähigkeit mit geringen Verformungen und Bauteilhöhen, die der Gestaltung entsprechen. Auch hier musste das Verformungsverhalten genau verfolgt werden, um Schäden (Risse und weitere Zwangsspannungen) an den aufgehenden Bauteilen zu vermeiden.

Weiterhin mussten im Detail insbesondere die Einbauteile in den Betonbauteilen als Schnittstelle zwischen Stahl und Stahlbeton zur Verbindung der zwei Materialien auf den Millimeter genau definiert und der vorgesehene Bauablauf berücksichtigt werden.

Infraleichtbetonfassaden

Als gestalterische Besonderheit hat der Objektplaner eine Dämmbetonfassade vorgeschlagen. Der gefügedichte bewehrte Leichtbeton, mit einer Rohdichte von 800kg/m³, hat bei 55 cm Dicke sowohl die Anforderungen der thermischen Bauphysik als auch der Tragwerksplanung erfüllt. Es wurden also kein geschäumtes Material, kein Klebstoff und keine Verbundwerkstoffe verwendet, sodass ein sortenreines Recycling möglich ist. Dieser normativ nicht geregelte Baustoff wurde von ISP beurteilt, bemessen sowie die erforderlichen Ausführungsunterlagen erstellt.

Die Materialeigenschaften und die bedingte Verarbeitbarkeit führten in der Planung zu neuen Ansätzen, welche zusammen mit einem Baustoffgutachter und dem Prüfingenieur koordiniert wurden. Für diesen Baustoff erfolgte eine Zulassung im Einzelfall (ZiE). Im Vorfeld der Ausführung wurden zusammen mit der ausführenden Firma Bauteile als Muster zur Beurteilung der Machbarkeit erstellt. Dabei wurden insbesondere unterschiedliche Oberflächenqualitäten durch abweichende Herstellung erzielt und gegenüber gestellt. Der Bauherr und die Objektplanung konnten dann auswählen, welche Oberfläche sie im Bauwerk realisiert haben möchten.

Foyertreppe

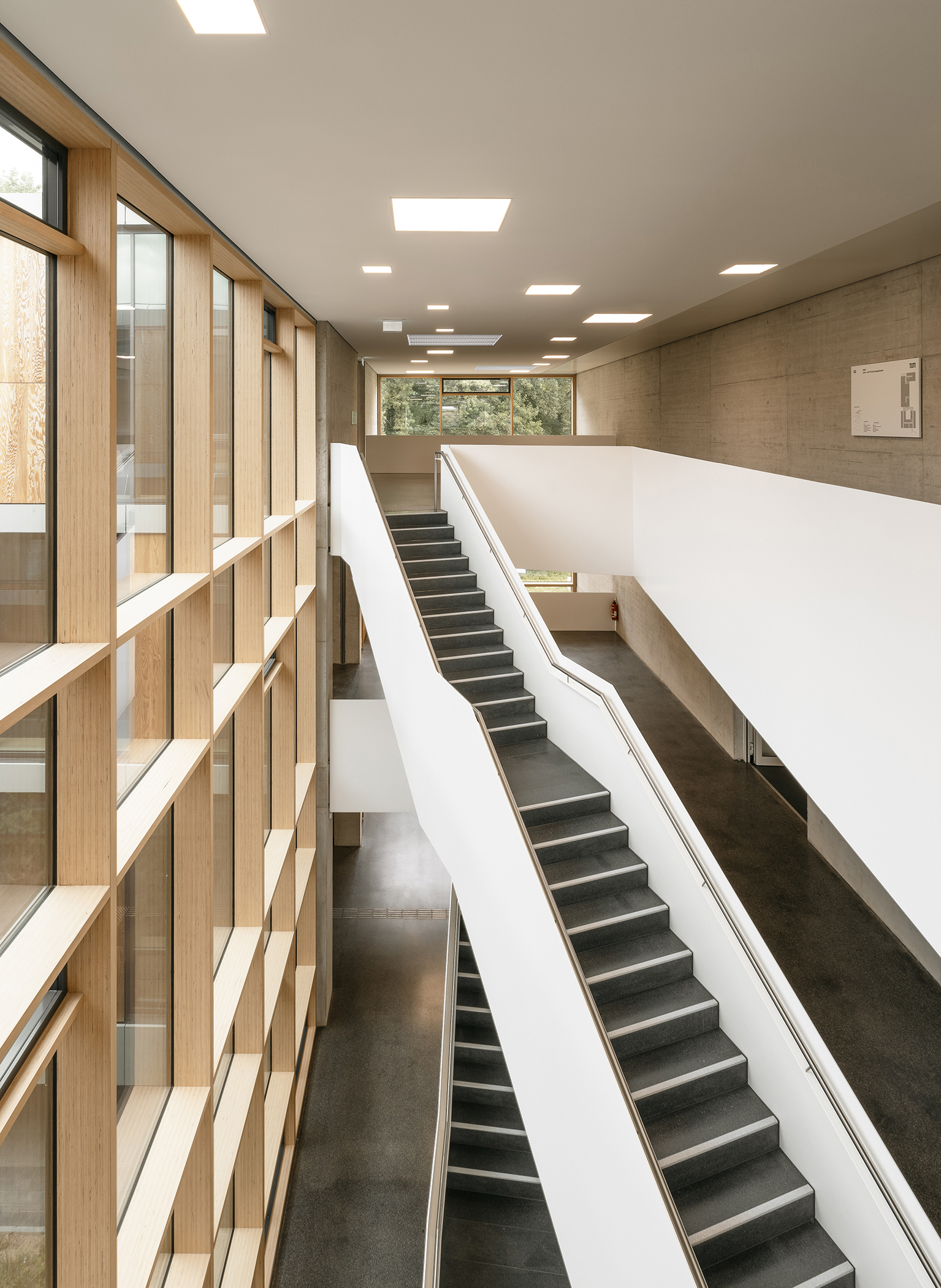

Im offenen und großzügigen Foyer erstrecken sich über zwei Etagen sich kreuzende Stahltreppen. Durch die Gesamtbetrachtung der Treppenkonstruktionen als 3-dimensionales Faltwerk konnten extrem schlanke Stahlquerschnitte dimensioniert werden, welche unter Berücksichtigung der seitlichen tragenden Stahlwangen sehr gute Eigenfrequenzen zeigten, was bei der Beanspruchung durch sich bewegende Menschen sehr wichtig für das Wohlbefinden der Nutzer ist.

Das Schwingungsverhalten wird dadurch positiv beeinflusst. Die Dimensionierung und Untersuchung des Schwingungsverhaltens wurden als besondere Leistung bei uns mit beauftragt und nicht ein extra Schwingungsgutachter eingeschaltet. Die Montage der Treppen erfolgte jeweils als komplette Treppenkonstruktion, sodass im Rohbau entsprechende Lastpunkte an der Abschlussdecke zum Einheben berücksichtigt wurden.

Gebäudeerschließung im Hochwasserfall

Im Hochwasserfall wird die Hochwasserschutzwand durch Dammbalken verschlossen. Die Zufahrt im EG ist dann nicht möglich. Um den Betrieb aufrechtzuhalten, wurde ein Zugangsbauwerk durch den Objektplaner entworfen, welches von zwei Seiten die Überwindung der Höhendifferenz zum erhöhten Erdgeschoss ermöglicht.

Die Herausforderung dabei war: Im Bestand sorgte der passive Erddruck einer 2,50m hohen Böschung für die Standsicherheit der Hochwasserschutzwand im Hochwasserfall. Wegen der beengten Platzverhältnisse musste die Böschung dem Zugangsbauwerk weichen. Die Hochwasserschutzwand hatte also für den Hochwasserfall kein Gegengewicht und war daher nicht mehr standsicher.

Aus Nachhaltigkeitsgründen sollte die bestehende Wand erhalten werden und nicht durch einen Neubau ersetzt werden. Zur Wiederherstellung der Standsicherheit wurde die bestehende Hochwasserschutzwand und das neue Zugangsbauwerk baulich unterirdisch gekoppelt und die Horizontallasten aus dem Hochwasser werden zukünftig vom neuen Bauwerk abgetragen. Das Zugangsbauwerk wurde analog zu Stützbauwerken im Wasserbau als Schwergewichtslösung entworfen, um dem möglichen Wasserdruck standzuhalten. Für die aus diesem Grund großen Eigengewichtslasten wurden wegen der geringen Tragfähigkeit der Deponie Bodenverbesserungen mittels Rüttelstopfsäulen eingesetzt.

Nachhaltiger Campus

Was den Campus so nachhaltig macht:

  • Eine aufgeständerte Bauweise sichert dauerhaft den Abflussquerschnitt im Hochwasserfall.
  • Begrenzung der Schadstofftransporte durch Baukonstruktion.
  • Die Fassaden bestehen aus Infraleichtbeton und Holz.
  • Materialgerechter Einsatz der Baustoffe.
  • Einsatz recycelter Stähle für Treppen und Abfangungen.
  • Erhalt von vorhandenen Bauteilen.
  • Ein Gas-Blockheizkraftwerk, hocheffiziente Wärmerückgewinnung und hohe Wärmedämmeigenschaften aller Außenbauteile gewährleisten eine hervorragende Energieeffizienz und Wirtschaftlichkeit im Betrieb.

Dieses Projekt erhielt den 2. Platz beim Bayerischen Ingenieurpreis 2023.

Autor: Dipl.-Ing.(FH) Thomas Fitzenreiter

Der Autor ist Vorstandsmitglied bei der ISP-Scholz Beratende Ingenieure AG und Mitglied bei der Bayerischen Ingenieurekammer-Bau. Die Schwerpunkte seiner Tätigkeit liegen in den Bereichen Hoch- und Industriebau, thermische Bauphysik, Verbauplanung und Spezialtiefbau.
