Spannender Beton: Kostengünstig und materialsparend

Empa-Team stellt selbstvorgespannte Betonelemente her

27.07.2020 - Dübendorf/Schweiz

Spannender Beton: Kostengünstig und materialsparend

Beton ist mit Abstand das meistgenutzte Baumaterial der Welt – Tendenz steigend. Mit einer neuartigen Betonrezeptur ist es einem Empa-Team gelungen, selbstvorgespannte Betonelemente herzustellen. Dadurch lassen sich schlanke Strukturen deutlich kostengünstiger bauen – und dabei gleichzeitig Material einsparen.

Weltweit werden jährlich über zehn Milliarden Tonnen Beton hergestellt und verbaut. Das ist mehr als alle anderen Baumaterialien zusammen. Zum Vergleich: Bei Stahl und Asphalt – beides ebenfalls sehr häufig genutzte Materialien – liegt die jährliche Produktion bei je rund 1,5 Milliarden Tonnen. Auch wenn die verursachten Emissionen und die benötigte Energie bei der Herstellung einer Tonne Beton tiefer sind als bei anderen Baumaterialen, haben die riesigen Mengen einen erheblichen Einfluß auf die globale Umweltbelastung.

Hauptverantwortlich ist dabei Zement, das Bindemittel im Beton. Für die vier Milliarden Tonnen Zement, die jährlich benötigt werden, wird knapp drei Prozent der weltweiten Primärenergie aufgewendet. Außerdem ist die Zementproduktion für bis zu acht Prozent der weltweiten CO2-Emissionen verantwortlich. Schätzungen zufolge könnte die jährliche Produktion von Beton und Zement aufgrund der wachsenden Nachfrage in Entwicklungsländern bis 2050 sogar noch um weitere 50 Prozent ansteigen.

Ein Ersatz für Beton ist dabei nicht absehbar: Dazu bietet der Baustoff schlich zu viele Vorteile. Die Zahlen machen deutlich, dass ein nachhaltiger Umgang mit Beton – von der Produktion über den sparsamen Materialeinsatz bis zum Abbruch und Recycling – einen enormen Einfluß auf unsere Umwelt und unsere Gesellschaft hat.

Patente in Europa und den USA

An der Empa werden Methoden entwickelt, wie Beton-Elemente schlanker, aber dennoch langlebig und stabil gemacht werden können, so dass der Materialverbrauch sinkt. Eine Forschergruppe rund um Giovanni Terrasi, Pietro Lura und Mateusz Wyrzykowski hat kürzlich ein europäisches und ein US-amerikanisches Patent erhalten für eine selbst-vorspannende Betontechnologie, die dies ermöglicht. Vorspannung kommt in der Regel dann zum Einsatz, wenn ein Betonelement sehr große Lasten aufnehmen muss – zum Beispiel bei Balken, Brücken oder auskragenden Bauteilen.

In einer Spannbettvorrichtung werden die Bewehrungen beziehungsweise Spannglieder – meist aus Stahl – vor dem Einbringen des Betons auf beiden Seiten des Elements verankert, unter Zug gesetzt und nach dem Aushärten des Betons wieder gelöst. Die in den Spanngliedern erzeugten Kräfte setzen den Beton dann unter Druckspannung: Das Element wird durch die vorgespannte Bewehrung in seinem Innern quasi von beiden Seiten zusammengezogen – und damit deutlich stabiler. Das Problem: Stahl ist rostanfällig. Aus diesem Grund muss die Betonschicht rund um den Spannstahl eine bestimmte Mindestdicke aufweisen.

Carbonfasern statt Stahl

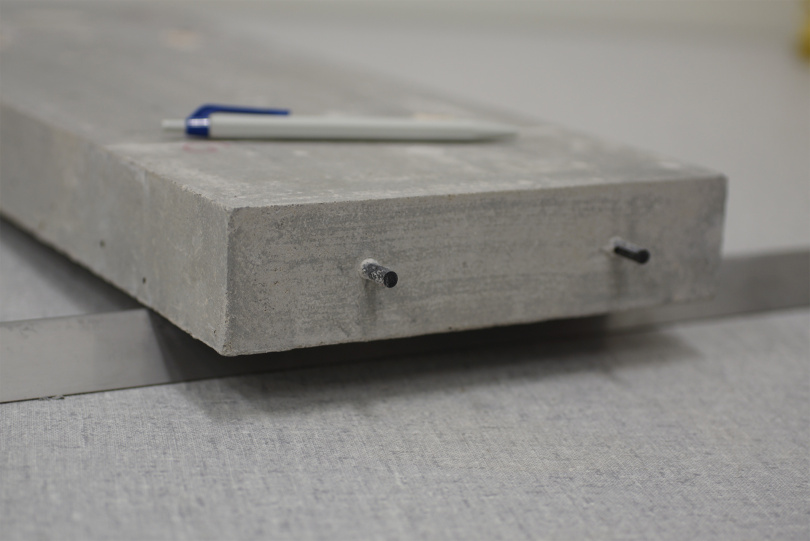

Bereits in den 1990er-Jahren wurde zum ersten Mal carbonfaserverstärkter Kunststoff (CFK) anstelle von Stahlarmierungen verwendet. Weil CFK nicht korrodiert, lassen sich dadurch bereits deutlich schlankere Betonbauteile produzieren – mit gleichwertigen statischen Eigenschaften.

„Will man diese CFK-Armierungen ebenfalls vorspannen, um damit noch dünner und stabiler bauen zu können, stößt man aber an Grenzen“, sagt Wyrzykowski. Es sind sehr teure Spannbettvorrichtungen nötig und die Verankerung von CFK-Stäben ist deutlich komplizierter als diejenige von Spannstahl. Deshalb ist vorgespannter CFK-Hochleistungsbeton noch immer nicht sehr weit verbreitet.

Expandierender Beton

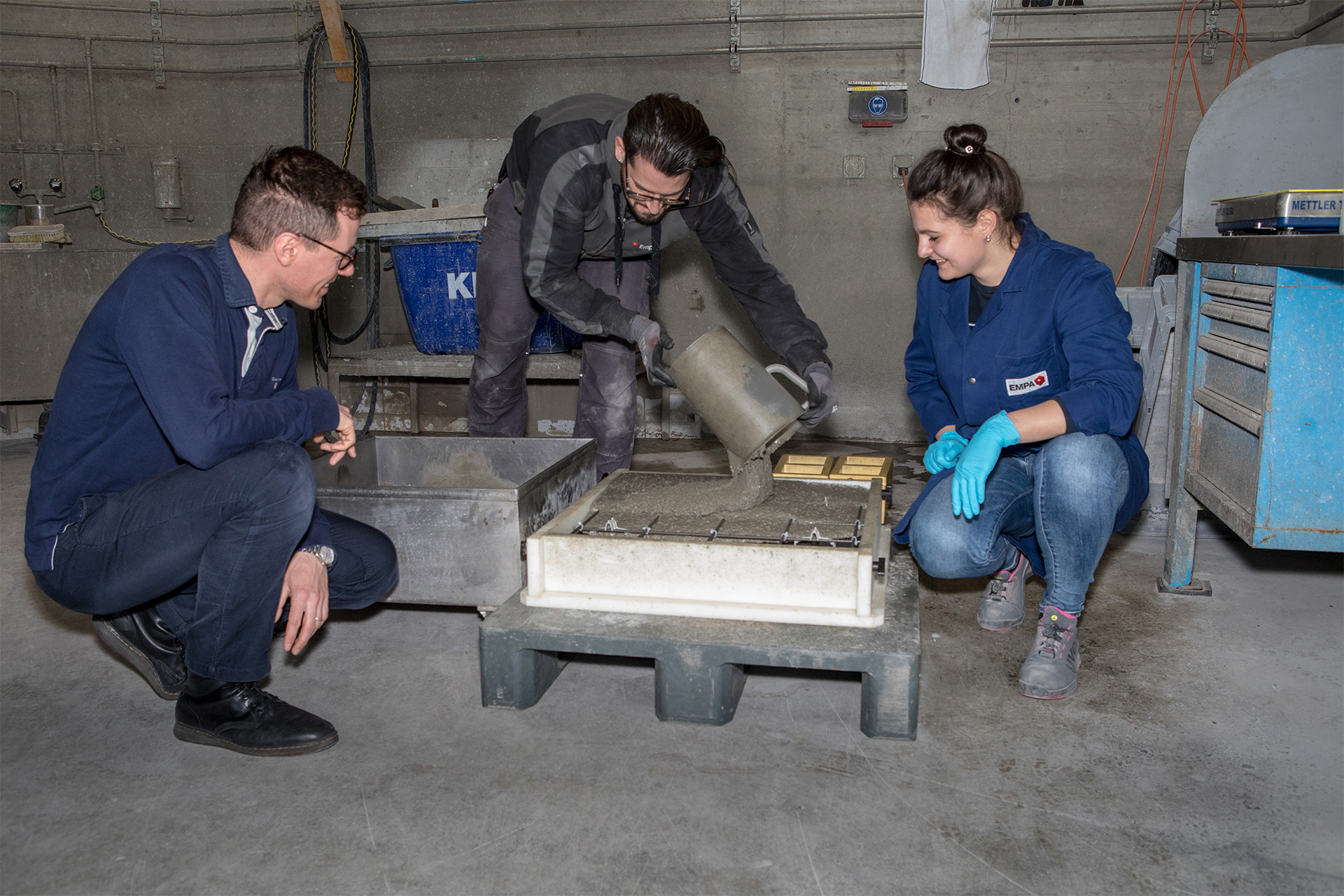

Dem Empa-Team ist es nun gelungen, auf die Verankerung auf beiden Seiten des Elements komplett zu verzichten, der Beton macht die Arbeit nämlich selbst: Dank einer speziellen Rezeptur dehnt sich der Beton beim Aushärten aus. Durch diese Expansion setzt der Beton die CFK-Stäbe in seinem Innern unter Zug und spannt sie dadurch automatisch vor.

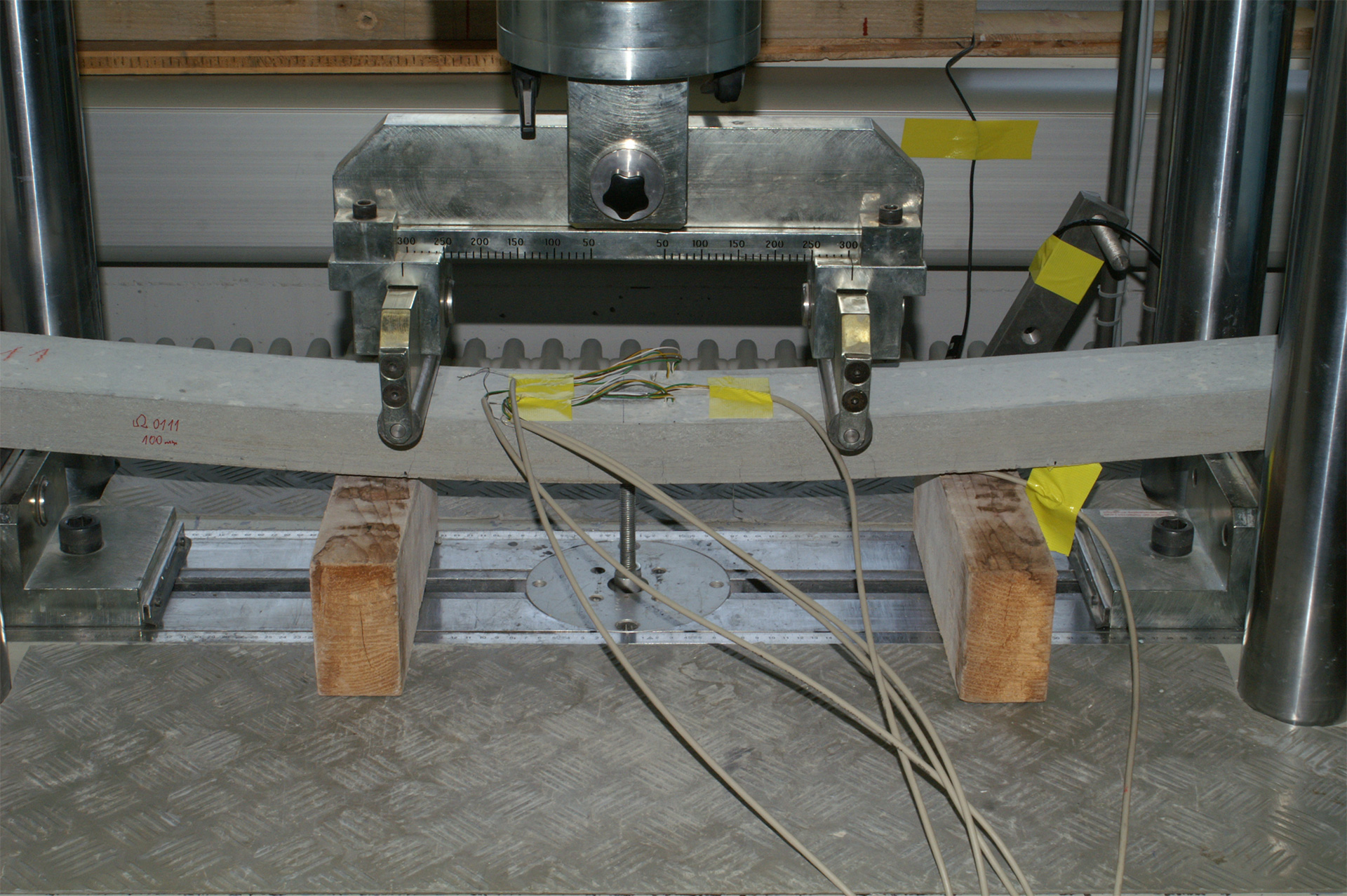

In ihren Laborversuchen konnten die Forschenden nachweisen, dass die selbstvorgespannten CFK-Betonelemente vergleichbare Lasten tragen konnten wie jene, die mit großem Aufwand konventionell vorgespannt wurden – und zwar rund dreimal mehr als ein nicht vorgespanntes CFK-Betonelement.

„Unsere Technologie eröffnet völlig neue Möglichkeiten im Leichtbau“, sagt Wyrzykowski. „Wir können nicht nur stabiler bauen, sondern brauchen dafür auch erheblich weniger Material.“

Der Empa-Forscher sieht auch bereits neue Anwendungsfelder: „Wir können sehr einfach gleichzeitig in mehrere Richtungen vorspannen, etwa für dünne Betondecken oder filigrane gekrümmte Betonschalen“, meint er mit Blick in die Zukunft. Diese neuen Anwendungen werden nun mit Unterstützung des Industriepartners BASF weiterentwickelt.

Weitere Informationen

www.empa.ch/

Dr. Mateusz Wyrzykowski
Beton &Asphalt
Tel. +41 58 765 45 41
mateusz.wyrzykowski@empa.ch

Redaktion / Medienkontakt
Stephan Kälin
Kommunikation
Tel. +41 58 765 49 93
redaktion@empa.ch

Quelle: Empa, Schweiz; © Fotos: Empa
